Connecter une installation Airzone au Cloud et au réseau local

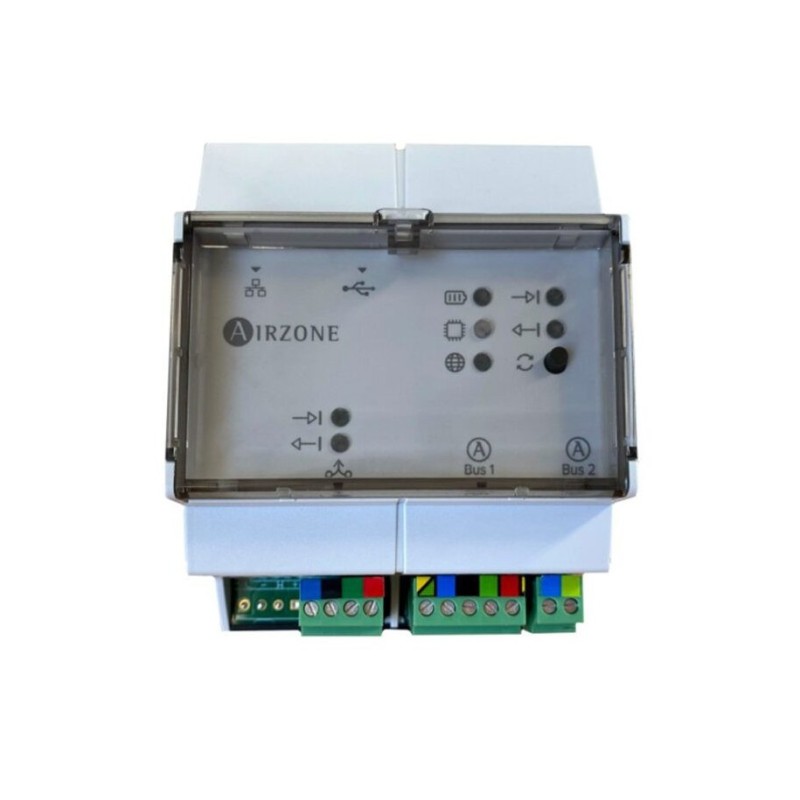

Le Webserver HUB Airzone Cloud Dual AZX6WSPHUB est une passerelle de communication conçue pour relier des systèmes Airzone compatibles à la plateforme Airzone Cloud. Il donne accès au pilotage depuis un navigateur ou une application disponible sur iOS et Android, tout en proposant une connectivité réseau en Wi-Fi double bande 2,4/5 GHz et en Ethernet. Son rôle est de centraliser les échanges entre l’installation de zonification, le réseau du bâtiment et les interfaces numériques utilisées au quotidien.
Cette référence peut gérer jusqu’à 32 systèmes Airzone selon la documentation technique. Elle s’adresse aussi bien à une installation résidentielle élaborée qu’à un petit ensemble tertiaire comportant plusieurs systèmes compatibles. La capacité maximale ne signifie pas que tous les équipements sont automatiquement reconnus : la génération de chaque centrale, le câblage du bus, la configuration réseau et les fonctions attendues doivent être vérifiés avant l’intégration.
Pilotage à distance des zones et des systèmes
Une fois correctement connecté et configuré, le Webserver permet de consulter et modifier des paramètres accessibles dans Airzone Cloud. L’utilisateur peut notamment retrouver les températures ambiantes et de consigne, les états des zones et les modes autorisés par l’installation. La programmation horaire aide à adapter les consignes aux rythmes d’occupation. La gestion multi-utilisateur et multi-session permet à plusieurs personnes autorisées d’accéder au système selon l’organisation retenue.
L’accès à distance ne remplace pas la logique de régulation présente dans les centrales Airzone. Le Webserver transmet les commandes et présente les informations ; les platines continuent à coordonner les zones et l’équipement de climatisation. Cette architecture évite qu’une interruption de l’accès Cloud transforme la passerelle en organe unique de fonctionnement. Les capacités réelles visibles dans l’application dépendent toutefois des éléments raccordés et de leur version.
Wi-Fi 2,4 GHz, Wi-Fi 5 GHz et Ethernet
Le module prend en charge les protocoles Wi-Fi 802.11 a/b/g/n/ac. En 2,4 GHz, le débit théorique annoncé atteint 150 Mbit/s ; en 5 GHz, il peut aller jusqu’à 433 Mbit/s. Ces débits sont largement supérieurs aux besoins de la régulation, mais ils indiquent la compatibilité avec les réseaux modernes. La puissance radio maximale est donnée à 19,5 dBm. Le choix entre les deux bandes dépend de la couverture : le 2,4 GHz traverse généralement mieux les obstacles, tandis que le 5 GHz peut offrir un environnement radio moins encombré à courte distance.
L’interface Ethernet respecte le standard 100BASE-TX et utilise un câble UTP de catégorie 5 au minimum. L’adresse IP est obtenue par DHCP par défaut. Une liaison filaire est souvent préférable dans un tableau ou un local technique déjà desservi par le réseau, car elle évite les variations de couverture Wi-Fi. Le Webserver laisse ainsi le choix entre simplicité sans fil et stabilité du câble réseau.
Association Bluetooth et mise en service réseau
Le Bluetooth 5.0 facilite l’association avec le routeur depuis l’application. Cette connexion locale intervient dans le processus de configuration et ne doit pas être confondue avec la liaison utilisée ensuite pour l’accès Cloud. Le module est compatible avec les classes d’émetteur Bluetooth indiquées dans sa documentation. La proximité du smartphone pendant la configuration simplifie l’identification et la saisie des paramètres nécessaires.
Avant la mise en ligne, il faut vérifier la disponibilité du réseau, les règles du routeur et l’accès Internet. Dans une entreprise, certaines politiques de pare-feu ou de séparation des réseaux peuvent exiger l’intervention de l’administrateur. Dans un logement, le nom du réseau et ses identifiants doivent être disponibles. Une connexion fiable est préférable à un signal faible, même si les échanges de régulation utilisent peu de bande passante.
Communications techniques et possibilités d’intégration
Le Webserver HUB dispose de bus utilisant le protocole Modbus RS-485 à 19 200 bps. La documentation mentionne également un port d’intégration pouvant fonctionner en BACnet MS/TP, ainsi que des possibilités d’intégration par API locale et mDNS. Selon la configuration et le firmware, le module peut participer à des architectures domotiques ou de gestion technique plus larges. Ces interfaces nécessitent une étude spécifique ; elles ne garantissent pas qu’un système tiers sera compatible sans développement ni paramétrage.
L’appareil peut être configuré dans certains projets comme passerelle Lutron ou BACnet IP. Cette capacité intéresse surtout les bâtiments qui souhaitent coordonner la climatisation avec un système d’automatisation existant. Pour une utilisation résidentielle simple, la fonction principale reste l’accès Airzone Cloud. AS Climatisation distingue ces deux niveaux afin de ne pas présenter une intégration professionnelle comme une fonction immédiatement disponible sans configuration.
Maintenance distante et suivi des erreurs
Le Webserver autorise la mise à jour à distance de son firmware et des systèmes connectés lorsqu’ils prennent en charge cette fonction. Il peut également contribuer à la gestion et à la résolution distante de certaines erreurs. Cet accès facilite le diagnostic, car l’état de l’installation peut être consulté sans présence permanente devant chaque thermostat. Il ne remplace toutefois pas les contrôles physiques lorsqu’un défaut concerne le câblage, les registres, le réseau aéraulique ou l’équipement de climatisation.
La maintenance distante doit être organisée avec des accès maîtrisés. Les comptes utilisateurs, les autorisations et les mots de passe doivent suivre de bonnes pratiques. Lors d’un changement d’occupant ou de prestataire, les accès obsolètes doivent être retirés. La connectivité apporte du confort, mais elle implique aussi une gestion responsable des droits numériques associés au bâtiment.
Alimentation par bus et consommation
Le module reçoit une alimentation maximale de 12 V continu depuis le bus domotique du système. Le courant maximal annoncé est de 1,1 A. Sa consommation est donnée à 1,3 W en veille et 13,2 W au maximum. Ces valeurs permettent de vérifier la capacité électrique du bus dans une architecture comportant plusieurs équipements.
Les connexions DM1 et DM2 utilisent des câbles adaptés à la communication, avec une paire torsadée et blindée selon le bus concerné. La longueur maximale technique indiquée atteint 100 m sur certaines liaisons. Le respect des sections, de la polarité et de la terminaison du bus est indispensable à la fiabilité. Le module n’est pas livré ici avec un câble de connexion supplémentaire : la fiche porte uniquement sur le Webserver AZX6WSPHUB.
Montage sur rail DIN ou en surface
Le boîtier occupe quatre modules DIN. Ses dimensions sont d’environ 89,7 × 71,6 × 60,7 mm et son poids de 130 g. Il peut être installé sur rail DIN ou en saillie. Cette flexibilité facilite son placement dans un coffret ou à proximité des centrales Airzone. Il faut conserver l’accès aux bornes, au port Ethernet et aux indicateurs nécessaires au diagnostic.
L’indice de protection IP21 impose un environnement intérieur protégé de l’humidité et de la condensation. La température de fonctionnement est comprise entre 0 et 45 °C, avec une humidité relative de 5 à 90 % sans condensation. La température de stockage s’étend de -20 à 70 °C. Un coffret surchauffé ou un local humide serait donc inadapté, même si le module peut physiquement y être fixé.
Compatibilité et dépendances à contrôler
Le nom Airzone Cloud ne suffit pas pour conclure qu’une centrale ancienne accepte ce Webserver. Il faut comparer la référence de la platine, la génération logicielle et la topologie du bus. La documentation du système concerné doit indiquer la prise en charge de l’AZX6WSPHUB. Pour une installation existante, une photographie des références et un relevé du câblage permettent de préparer cette vérification.
L’application et la plateforme Cloud sont des services distincts du matériel. Leur disponibilité, les conditions de compte et les fonctions peuvent évoluer. La fiche produit se concentre donc sur les capacités techniques confirmées du boîtier et évite de garantir une fonction logicielle précise pour toute la durée de vie de l’installation.
Caractéristiques essentielles du Webserver HUB
- Référence AZX6WSPHUB ; EAN 8445409004952.
- Gestion annoncée jusqu’à 32 systèmes Airzone.
- Accès par navigateur et application Airzone Cloud iOS/Android.
- Wi-Fi 2,4 et 5 GHz, normes 802.11 a/b/g/n/ac.
- Ethernet 100BASE-TX avec adressage DHCP par défaut.
- Bluetooth 5.0 pour faciliter l’association.
- Modbus RS-485, BACnet MS/TP et possibilités d’API locale.
- Alimentation 12 Vdc par bus, courant maximal 1,1 A.
- Consommation 1,3 W en veille et 13,2 W maximum.
- Montage sur rail DIN ou en surface ; largeur quatre modules.
- Dimensions approximatives 89,7 × 71,6 × 60,7 mm ; poids 130 g.
- Indice IP21 et fonctionnement de 0 à 45 °C.
Une passerelle pour centraliser la gestion Airzone
Le Webserver HUB Airzone Cloud Dual AZX6WSPHUB convient aux utilisateurs qui souhaitent superviser leur zonification depuis un smartphone, un ordinateur ou une architecture d’intégration compatible. Sa double connectivité Wi-Fi/Ethernet, son association Bluetooth et sa capacité à gérer plusieurs systèmes en font un point de communication polyvalent. Il apporte surtout une vue centralisée et une gestion à distance des paramètres que les centrales rendent disponibles.
Son installation doit néanmoins être préparée comme celle d’un équipement réseau : compatibilité Airzone, capacité du bus, emplacement, accès Internet et politique utilisateur. Une fois ces points validés, le module complète utilement les thermostats locaux sans les remplacer. Le prix présenté concerne uniquement le Webserver HUB AZX6WSPHUB, sans câble supplémentaire, abonnement, accessoires ou prestation de configuration.
