Un ensemble gainable complet pour un confort discret

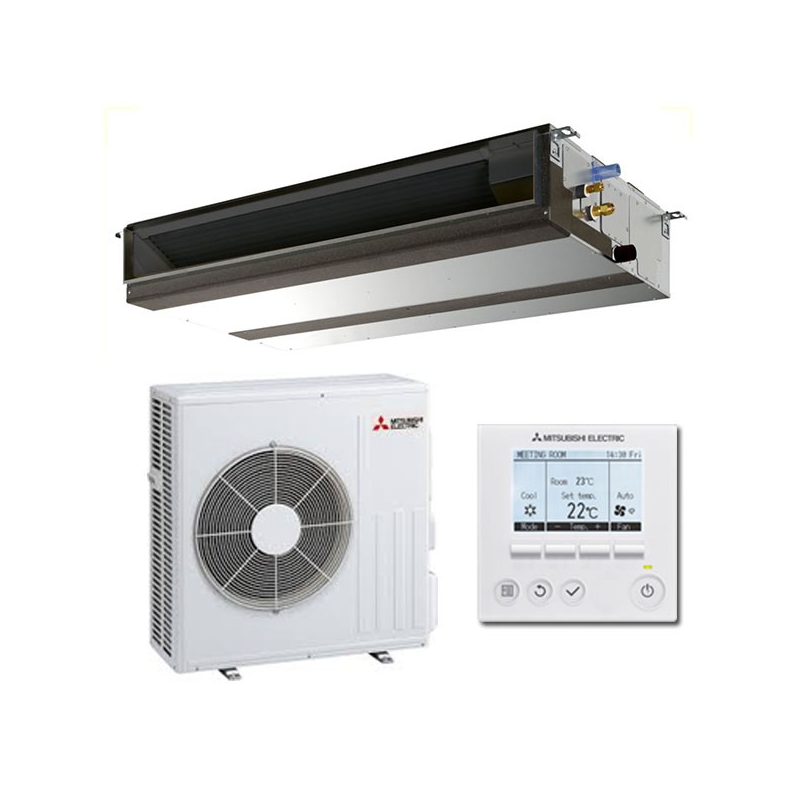

Le Mitsubishi Electric PEAD-SM50JA / SUZ-SM50VA est un climatiseur gainable réversible composé de l'unité intérieure dissimulable PEAD-SM50JA et du groupe extérieur SUZ-SM50VA. Sa puissance nominale atteint 5,0 kW en refroidissement et 6,0 kW en chauffage. Le principe du gainable consiste à placer l'unité intérieure dans un faux plafond ou un volume technique, puis à distribuer l'air traité par un réseau de gaines. Les pièces ne montrent ainsi que les grilles de soufflage et de reprise, ce qui préserve l'aménagement intérieur.
La famille PEAD privilégie une pression statique élevée et réglable. Elle convient aux réseaux aérauliques qui demandent davantage de latitude pour franchir les pertes de charge créées par les gaines, coudes, plénums, filtres et grilles. Cette référence vise particulièrement une grande pièce de vie ou plusieurs espaces proches alimentés par un réseau correctement équilibré. Le choix des sections, la longueur des gaines, le réglage des débits et l'emplacement de la reprise influencent directement le confort.
Puissance, plage Inverter et dimensionnement
La puissance frigorifique nominale de 5,0 kW s'inscrit dans une plage de 1,7 à 5,6 kW. En chauffage, l'appareil délivre nominalement 6,0 kW, avec une modulation de 1,5 à 7,2 kW. La technologie Inverter adapte progressivement le fonctionnement du compresseur à la demande, limitant les cycles marche-arrêt lorsque l'installation est correctement dimensionnée. Cette modulation favorise une température plus régulière et une utilisation plus cohérente à charge partielle.
La surface affichée dans le filtre constitue une orientation commerciale, pas une étude thermique. L'isolation, la région, l'exposition, la hauteur sous plafond, les vitrages, les apports internes et le renouvellement d'air doivent être pris en compte. Pour un gainable, il faut aussi vérifier les pertes de charge du réseau. Un bilan thermique et aéraulique réalisé avant la commande reste la méthode fiable pour confirmer la puissance et le nombre de bouches.
Pression statique et réseau de diffusion
L'unité intérieure propose une pression statique réglable de 35 / 50 / 70 / 100 / 150 Pa. Son débit d'air se répartit sur plusieurs allures, de 720 / 870 / 1 020 m³/h. Ces valeurs permettent à l'installateur d'équilibrer le réseau en fonction des longueurs et des terminaux. Une pression plus élevée ne doit pas servir à compenser des gaines sous-dimensionnées : elle augmente le risque de souffle audible, les consommations du ventilateur et les déséquilibres entre pièces.
Le réseau aéraulique, les plénums, les gaines, les grilles et les accessoires de zonification ne sont pas compris dans le prix de l'ensemble sauf mention explicite. Ils doivent être choisis selon le plan de pose. Une reprise d'air suffisamment dimensionnée, des gaines isolées et des transitions progressives participent au rendement réel. Si une régulation par zone est envisagée, sa compatibilité et la plage de débit minimale de l'unité doivent être vérifiées.
Niveau sonore et implantation des unités
La pression acoustique minimale de l'unité intérieure est annoncée à 26 dB(A), avec un maximum d'environ 35 dB(A) selon l'allure. Le groupe extérieur est donné à 48 dB(A) en refroidissement nominal. Ces données sont mesurées dans des conditions normalisées ; le bruit perçu dans le logement dépend aussi du local technique, de la reprise, de la vitesse d'air, de la fixation et de la présence éventuelle de pièges à son.
Le caisson intérieur mesure 900 × 250 × 732 mm au format largeur × hauteur × profondeur et pèse 27 kg. Le groupe extérieur mesure 800 × 714 × 285 mm et pèse 41 kg. Il faut ajouter les dégagements de maintenance, l'accès aux filtres, la pente d'évacuation des condensats et l'espace nécessaire aux raccordements. Un appareil techniquement logeable mais inaccessible devient coûteux à entretenir.
Efficacité saisonnière et consommation normalisée
Le couple affiche un SEER de 6,0 avec une classe saisonnière froid A+, ainsi qu'un SCOP de 4,1 et une classe saisonnière chaud A+. Les consommations conventionnelles indiquées sont de 291 kWh par an en refroidissement et 1468 kWh par an en chauffage. Elles servent à comparer des équipements testés selon le même protocole ; elles ne constituent pas une prévision de facture, car la météo, les consignes, l'étanchéité du réseau et l'entretien modifient la consommation réelle.
R32, liaisons et raccordement électrique
Le groupe fonctionne au fluide R32 et reçoit une charge d'usine de 1,20 kg. Les raccords frigorifiques correspondent à 1/4″ – 1/2″. La longueur maximale indiquée est de 30 m, avec un dénivelé maximal de 30 m. Ces limites doivent être vérifiées sur la notice correspondant exactement à la référence et à la version commercialisée. Toute longueur supplémentaire peut nécessiter un complément de charge calculé selon les prescriptions du fabricant.
L'ensemble est monophasé 230 V et l'alimentation principale arrive sur le groupe extérieur. Le dimensionnement de la protection, du câble d'alimentation et de la liaison entre unités doit suivre la fiche technique et la réglementation applicable. Les opérations sur le circuit frigorifique, le contrôle d'étanchéité et la mise en service doivent être confiés à un professionnel disposant des compétences et attestations nécessaires.
Ce que contient le produit et ce qu'il faut prévoir
Cette fiche commerciale porte sur l'unité intérieure PEAD-SM50JA, le groupe extérieur SUZ-SM50VA et la commande annoncée avec le kit de base. Elle n'intègre pas les gaines, grilles, plénums, liaisons frigorifiques, câbles, supports, pompe de relevage, système de zonification ni prestation de pose. Cette séparation évite de laisser croire qu'un gainable est immédiatement installable sans étude ni fournitures complémentaires.
Avant l'achat, il convient de valider la puissance par un bilan, l'encombrement au-dessus du plafond, le tracé des gaines, la position de la reprise, l'évacuation des condensats, la longueur frigorifique et l'accessibilité future. Il faut également décider si le Wi-Fi optionnel ou une régulation multizone est nécessaire. Une fois ces points confirmés, ce système constitue une base cohérente pour une installation gainable discrète et réversible.
