Un ensemble gainable réversible discret

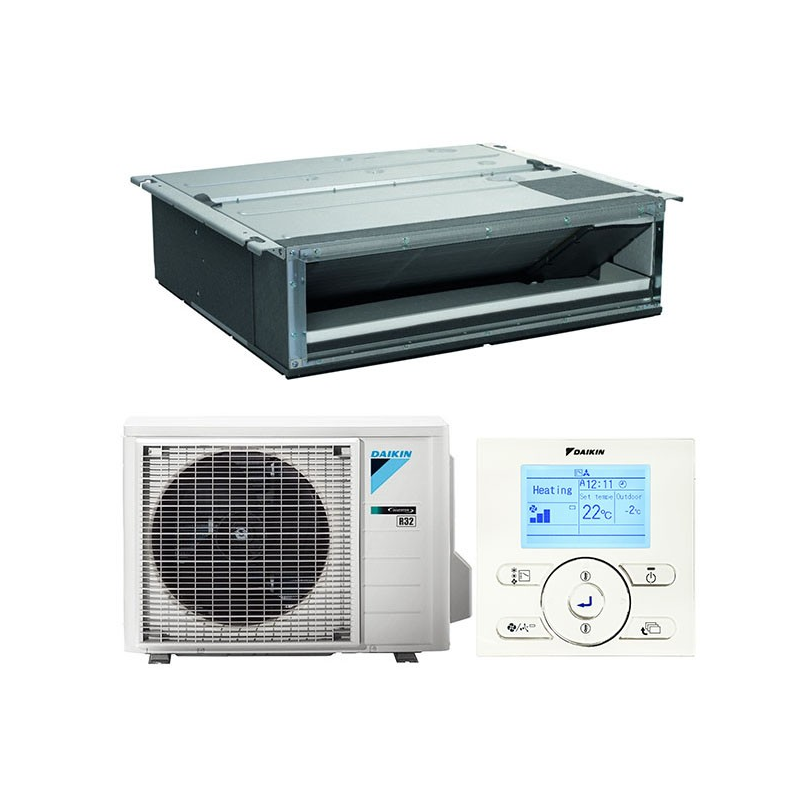

Le Daikin ADEA71A / ARXM71R est un ensemble de climatisation gainable réversible composé de l'unité intérieure ADEA71A et du groupe extérieur ARXM71R. Il délivre une puissance nominale de 6,8 kW en froid et de 7,5 kW en chauffage. L'unité intérieure se dissimule dans un faux plafond ou un volume technique ; seules les grilles de soufflage et de reprise restent visibles dans les pièces. Cette architecture convient aux projets qui recherchent une intégration sobre et une diffusion répartie de l'air.
Cette unité à forte pression statique met à disposition un réglage de 30 à 150 Pa. Elle donne davantage de latitude pour compenser les pertes de charge d'un réseau comprenant gaines, coudes, plénums et grilles, sans dispenser d'un calcul aéraulique précis. La puissance retenue doit correspondre au bilan thermique du bâtiment et non à la seule superficie. L'isolation, l'exposition, la région, la hauteur sous plafond, les vitrages, les apports internes et le renouvellement d'air influencent directement le besoin.
Puissance Inverter et efficacité saisonnière
La régulation Inverter adapte progressivement la vitesse du compresseur à la demande. Elle limite les cycles marche-arrêt lorsque le dimensionnement et les réglages sont cohérents, ce qui favorise une température plus stable. Le couple affiche un SEER de 5,35 et une classe énergétique froid A. En chauffage, le SCOP atteint 3,80 avec une classe A. Son EER nominal est de 2,95 et son COP de 3,49.
Les consommations conventionnelles communiquées sont de 427 kWh par an en refroidissement et de 1652 kWh par an en chauffage. Ces valeurs normalisées facilitent la comparaison entre appareils, mais ne prédisent pas une facture : les consignes, la météo, l'occupation, l'étanchéité des gaines et la qualité de l'entretien modifient la consommation réelle.
Pression statique, débit d'air et réseau de gaines
Le débit d'air de l'unité intérieure varie de 750 à 1 080 m³/h selon l'allure sélectionnée. La pression statique disponible est indiquée à 30 à 150 Pa. Ces deux données doivent être étudiées ensemble : augmenter la pression ne corrige pas un réseau sous-dimensionné et peut accroître le bruit aux bouches. Les sections de gaines, les coudes, la reprise d'air, les plénums, les filtres et les registres éventuels doivent être calculés pour distribuer le débit sans déséquilibre entre les pièces.
Les gaines, grilles, plénums et équipements de zonification ne font pas partie de l'ensemble présenté, sauf mention explicite. Une régulation multizone peut être envisagée uniquement après validation de sa compatibilité, de la plage de débit minimale et de la stratégie de décharge. L'installateur devra aussi prévoir une évacuation des condensats avec une pente suffisante et un accès de maintenance au filtre comme au bac.
Acoustique et implantation dans le faux plafond
La pression acoustique intérieure descend jusqu'à 25 dB(A) et atteint environ 31 dB(A) à l'allure supérieure. Le groupe extérieur est donné à 52 dB(A) en fonctionnement nominal. Les valeurs de laboratoire ne décrivent pas à elles seules le confort perçu : vitesse dans les conduits, dimensions des grilles, vibrations, emplacement de la reprise et isolation acoustique du plénum jouent un rôle important.
Le caisson intérieur mesure 1 000 × 245 × 800 mm au format largeur × hauteur × profondeur et pèse 35 kg. Ces dimensions doivent être complétées par les dégagements nécessaires au raccordement, à l'ouverture des trappes et au nettoyage. Le faux plafond doit rester accessible ; une unité qui entre dans le volume mais ne peut plus être entretenue constitue une mauvaise implantation.
Groupe extérieur, R32 et températures de service
La plage annoncée s'étend de -10 à +46 °C en rafraîchissement et de -15 à +18 °C en chauffage. Elle doit être rapprochée du climat local et des conditions réelles d'implantation du groupe extérieur. Le fluide frigorigène utilisé est le R32. La liaison frigorifique correspond à 3/8″ – 5/8″, avec une longueur maximale annoncée de 50 m. La charge d'usine couvre 30 m de liaison selon la fiche source ; au-delà, un complément peut être nécessaire suivant les prescriptions exactes du fabricant.
L'alimentation de l'ensemble est monophasée et arrive par l'unité extérieure. La section de câble, la protection électrique et le raccordement entre unités doivent être confirmés dans la documentation de la référence livrée. Les interventions sur le circuit frigorifique, le contrôle d'étanchéité et la mise en service doivent être réalisés par un professionnel habilité.
Wi-Fi, commande et usage quotidien
La fiche technique source n'annonce pas de compatibilité Wi-Fi pour cette configuration de base. Cette information évite de présenter une fonction connectée comme incluse alors qu'elle ne l'est pas. La commande fournie ou compatible doit être confirmée avant la vente, particulièrement lorsqu'une commande filaire, une programmation avancée ou un système de zonification est prévu.
Au quotidien, une installation gainable réussie se reconnaît moins à l'appareil visible qu'à la régularité de température, à la faible vitesse d'air et à l'accès simple aux réglages. Le choix des emplacements de soufflage doit éviter un jet direct vers les occupants. La reprise doit pouvoir aspirer librement, sans porte ou meuble qui réduise sa section utile.
Contenu de la référence et vérifications avant commande
Cette fiche concerne le couple Daikin ADEA71A / ARXM71R. Elle ne comprend pas les liaisons frigorifiques, câbles, supports, gaines, plénums, grilles, accessoires de régulation, prestation de pose ou mise en service, sauf indication contraire sur le devis final. Cette distinction permet de comparer le prix du matériel sans mélanger des options propres à chaque chantier.
Avant de commander, il faut confirmer le bilan thermique, l'espace disponible, le tracé du réseau, la pression nécessaire, le diamètre des liaisons, leur longueur, l'évacuation des condensats et l'emplacement du groupe extérieur. La surface proposée dans le filtre reste une aide de navigation. Une étude réalisée sur le logement demeure indispensable pour transformer cet ensemble gainable en installation confortable, silencieuse et durable.
