Mesurer la qualité de l’air et agir sur la ventilation

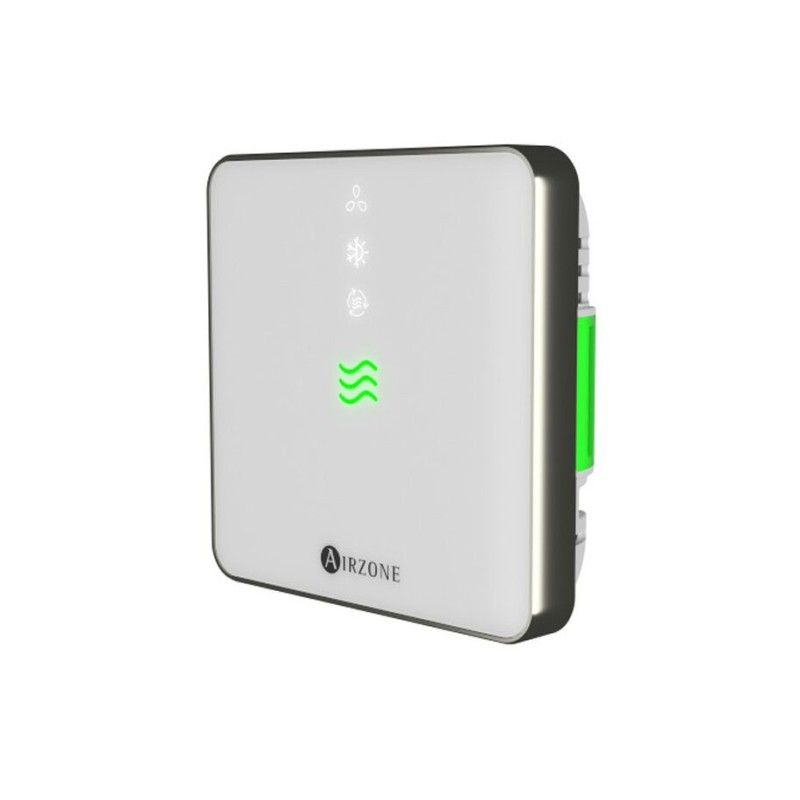

Le capteur Airzone AirQ AZX6AIQSNSB est une interface de surveillance de la qualité de l’air intérieur conçue pour fonctionner dans un système Airzone compatible. Il mesure plusieurs paramètres dans une zone : température, humidité relative, concentration de dioxyde de carbone, particules fines PM2.5, particules PM10 et composés organiques volatils totaux. Cette version se distingue par sa capacité à commander une ventilation mécanique au moyen d’un signal 0-10 V ou d’une sortie marche/arrêt.
L’objectif est de dépasser une simple information de température. Dans un logement ou un petit espace tertiaire, la qualité de l’air évolue avec l’occupation, l’aération, les activités et les matériaux présents. Le CO₂ augmente notamment lorsque plusieurs personnes restent dans une pièce insuffisamment ventilée. Les particules peuvent provenir de l’extérieur, de la cuisson ou d’activités intérieures. Les COVT regroupent différentes substances émises par des produits, meubles ou opérations de nettoyage. Le capteur fournit des mesures qui aident le système à représenter ces variations.
Un indicateur immédiatement compréhensible
L’AirQ présente un état de qualité d’air selon trois niveaux visuels : bonne en vert, moyenne en jaune et faible en rouge. Cette représentation simplifie la lecture quotidienne. L’utilisateur n’a pas besoin d’interpréter chaque unité de mesure pour repérer une dégradation. Les valeurs détaillées restent utiles au diagnostic, tandis que la couleur fournit une indication rapide de la situation de la zone.
Un indicateur ne doit toutefois pas être interprété comme une certification sanitaire. Il reflète les paramètres mesurés, les seuils configurés et l’emplacement du capteur. Il ne détecte pas tous les polluants possibles et ne remplace pas les obligations réglementaires propres à certains locaux. Il sert à guider la ventilation et à suivre les tendances d’un environnement intérieur dans le cadre prévu par Airzone.
Mesure du CO₂ de 400 à 2 000 ppm
Le capteur couvre une plage de CO₂ comprise entre 400 et 2 000 ppm, avec une résolution de 1 ppm. La précision annoncée est de ±50 ppm augmentée de 5 % de la valeur mesurée. Le CO₂ constitue un indicateur pratique du renouvellement d’air dans un espace occupé. Une hausse progressive peut signaler que l’apport d’air neuf n’est plus suffisant par rapport au nombre de personnes présentes.
Cette mesure ne signifie pas que le CO₂ est le seul critère de qualité d’air. Une pièce inoccupée peut présenter peu de CO₂ tout en contenant des particules ou des composés volatils. L’intérêt de l’AZX6AIQSNSB est précisément de réunir plusieurs familles de mesures. L’analyse devient plus représentative qu’un contrôle limité à un seul paramètre.
Surveillance des PM2.5 et PM10
Les PM2.5 correspondent aux particules dont le diamètre aérodynamique est inférieur ou égal à environ 2,5 micromètres, tandis que les PM10 regroupent une fraction plus large. Le capteur mesure les deux catégories de 0 à 2 000 µg/m³ avec une résolution de 1 µg/m³. La précision indiquée est de ±10 % de la mesure dans la plage documentée de 35 à 1 000 µg/m³.
Ces données peuvent mettre en évidence un épisode de particules lié à la cuisine, à l’ouverture des fenêtres ou à une activité produisant de la poussière. Leur interprétation doit tenir compte du contexte et de l’évolution dans le temps. Une variation isolée n’a pas la même signification qu’une concentration élevée qui se maintient. Le positionnement du capteur doit éviter les sources locales trop proches afin de représenter au mieux la zone entière.
COVT, humidité et température
La plage de mesure des composés organiques volatils totaux s’étend de 0 à 65 000 ppb avec une résolution de 1 ppb et une précision annoncée de ±12 % de la mesure. Les COVT fournissent un indicateur global, sans identifier individuellement chaque substance. Ils peuvent évoluer après l’utilisation de produits ménagers, des travaux, l’installation de mobilier ou certaines activités. Le capteur permet surtout d’observer une tendance et de déclencher une réponse de ventilation selon la logique du système.
L’humidité relative est mesurée de 0 à 100 %, avec une résolution de 1 % et une précision indiquée à ±5 % autour de 55 % HR. La température couvre techniquement -40 à 125 °C au niveau du capteur, même si l’appareil lui-même est destiné à fonctionner entre 0 et 50 °C. Cette distinction est importante : la plage du composant de mesure ne transforme pas le produit en capteur extérieur ou industriel.
Contrôle direct d’une VMC
La référence AZX6AIQSNSB dispose d’interfaces permettant de commander une ventilation mécanique par signal 0-10 V ou par relais marche/arrêt. Le signal analogique s’étend de 1 à 10 V. Le relais accepte les valeurs maximales indiquées de 230 Vac/5 A ou 30 Vdc/3 A. Cette capacité permet d’adapter la réponse de ventilation à l’état de la qualité de l’air lorsqu’une VMC compatible est correctement intégrée.
Cette fonction exige une étude électrique et fonctionnelle. Il faut vérifier la nature de l’entrée disponible sur la ventilation, les tensions, le mode de commande et la logique souhaitée. Le fait que le capteur possède une sortie 0-10 V ne garantit pas que toute VMC accepte cette commande. Le raccordement doit suivre les schémas Airzone et ceux du fabricant de la ventilation afin d’éviter un fonctionnement incorrect ou une détérioration.
Communications CAN et Modbus RS-485
L’appareil se raccorde au bus CAN Airzone par un câble torsadé et blindé comprenant deux conducteurs de 0,22 mm² et deux de 0,5 mm². Il dispose également d’une communication Modbus RS-485 à 19 200 bps. Ces interfaces permettent l’échange des mesures et des états dans l’écosystème prévu. La documentation mentionne un fonctionnement avec Aidoo Pro et plusieurs centrales Airzone compatibles.
La compatibilité doit être contrôlée à partir de la référence exacte de la centrale et de sa version. L’AirQ n’est pas une sonde Wi-Fi autonome à connecter directement au routeur. L’accès par l’application Airzone Cloud dépend des composants Airzone nécessaires au réseau et au Cloud. La fiche évite donc d’assimiler la capacité de surveillance à une connexion indépendante.
Alimentation, consommation et caractéristiques mécaniques
Le capteur fonctionne sous 12 V continu avec un courant maximal de 750 mA. Sa consommation en veille est indiquée à 1,4 W. L’indice de protection IP20 impose une utilisation intérieure dans une zone sèche. La température de fonctionnement va de 0 à 50 °C ; le stockage est prévu de -20 à 70 °C. L’altitude maximale documentée est de 2 000 m.
Le poids annoncé est de 242 g. La façade du capteur mesure 92 × 92 mm pour une profondeur d’environ 24 mm. La version avec contrôle VMC comporte également l’électronique et les connexions nécessaires aux sorties, dont l’encombrement doit être pris en compte lors de l’intégration. L’installation doit préserver l’accès et respecter l’espace nécessaire aux câbles.
Choisir un emplacement représentatif
Un capteur de qualité d’air donne des résultats utiles seulement s’il observe un air représentatif. Il ne doit pas être placé juste au-dessus d’un radiateur, dans le souffle direct d’une bouche, à côté d’une fenêtre ou au voisinage immédiat d’une source de vapeur. Dans un logement, Airzone recommande une pièce de jour ou une zone de passage, avec un espace dégagé autour de l’appareil.
La hauteur et la circulation locale de l’air influencent la mesure. Un couloir peut donner une vision globale dans certaines configurations, tandis qu’un séjour occupé peut être préférable lorsque la surveillance doit suivre l’activité principale. L’emplacement final doit être choisi en fonction de l’objectif de régulation et de la zone déclarée dans le système Airzone.
Différence avec la version AZAIQSNSOUT
La référence AZX6AIQSNSB mesure les mêmes grandes familles de paramètres que le capteur AZAIQSNSOUT, mais elle ajoute la gestion directe d’une ventilation mécanique au moyen des sorties prévues. Cette différence est essentielle dans le catalogue. Un utilisateur qui souhaite uniquement surveiller la qualité d’air n’a pas nécessairement besoin d’une commande VMC ; inversement, un projet qui doit moduler ou activer la ventilation réclame les interfaces adaptées.
Les deux produits ne doivent donc pas être fusionnés en une déclinaison imprécise. Leur compatibilité, leur raccordement et leur fonction ne sont pas identiques. AS Climatisation les présente séparément afin que la référence sélectionnée corresponde au besoin technique réel.
Caractéristiques essentielles de l’AZX6AIQSNSB
- Référence AZX6AIQSNSB ; EAN 8445409130675.
- Mesure de la température et de l’humidité relative.
- Mesure du CO₂ de 400 à 2 000 ppm.
- Mesure des PM2.5 et PM10 de 0 à 2 000 µg/m³.
- Mesure des COVT de 0 à 65 000 ppb.
- Indicateur vert, jaune ou rouge de l’état de l’air.
- Commande VMC par signal 0-10 V ou relais marche/arrêt.
- Communications CAN et Modbus RS-485.
- Alimentation 12 Vdc, courant maximal 750 mA.
- Consommation en veille 1,4 W.
- Protection IP20 et fonctionnement de 0 à 50 °C.
- Poids 242 g et façade de 92 × 92 mm.
Un capteur destiné à une stratégie de ventilation complète
L’Airzone AirQ AZX6AIQSNSB convient lorsqu’un projet doit à la fois surveiller plusieurs indicateurs de qualité de l’air et agir sur une ventilation compatible. La combinaison CO₂, particules, COVT, température et humidité permet de suivre différentes causes de dégradation. La sortie 0-10 V et le relais apportent la possibilité de commander une réponse, sous réserve d’une intégration validée.
Avant de retenir cette référence, il faut identifier la centrale Airzone, la ventilation, la logique de commande et l’emplacement du capteur. Une fois ces éléments confirmés, l’AZX6AIQSNSB devient un composant structurant d’une gestion de qualité d’air par zone. Le prix présenté concerne uniquement le capteur et son électronique propre, sans VMC, passerelle Cloud, câble ou prestation de configuration.
