Une surveillance multicapteur de la qualité de l’air intérieur

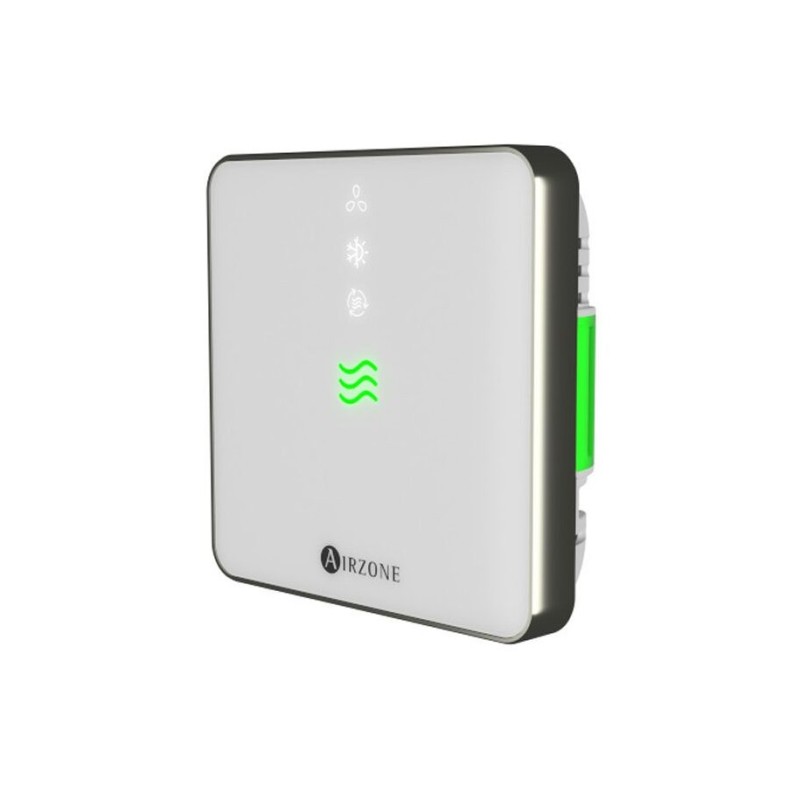

Le capteur Airzone AirQ AZAIQSNSOUT est une interface destinée au suivi de la qualité de l’air d’une zone dans un système Airzone compatible. Il mesure la température, l’humidité relative, le dioxyde de carbone, les particules PM2.5 et PM10 ainsi que les composés organiques volatils totaux. Cette combinaison permet d’observer plusieurs facteurs qui influencent l’environnement intérieur sans réduire l’analyse à la seule température.
La référence AZAIQSNSOUT correspond à la version sans commande directe de ventilation mécanique. Elle communique ses mesures au système compatible, mais elle ne comporte pas les sorties 0-10 V et relais propres à la variante AZX6AIQSNSB. Cette distinction doit être claire avant l’achat : le produit convient au suivi et à l’intégration AirQ prévue, tandis qu’un projet réclamant un pilotage électrique direct de VMC doit être étudié avec l’autre référence.
Trois états pour une lecture rapide
L’appareil présente un indicateur de qualité d’air en trois niveaux : bonne en vert, moyenne en jaune et faible en rouge. Cette synthèse visuelle facilite la compréhension immédiate par les occupants. Elle peut inciter à aérer ou à vérifier la ventilation lorsqu’une dégradation apparaît, sans obliger l’utilisateur à lire chaque valeur détaillée.
La couleur est une interprétation réalisée à partir des mesures et des règles du système. Elle ne constitue pas un diagnostic médical et ne couvre pas tous les polluants possibles. L’AirQ doit être considéré comme un outil de surveillance et de régulation du bâtiment. Son utilité réside surtout dans le suivi des tendances, la comparaison entre périodes et la mise en évidence d’un renouvellement d’air insuffisant.
Comprendre la mesure de CO₂
Le capteur mesure le CO₂ de 400 à 2 000 ppm, avec une résolution de 1 ppm. Sa précision est annoncée à ±50 ppm augmentée de 5 % de la valeur mesurée. Dans une pièce occupée, la concentration en CO₂ évolue principalement avec le nombre de personnes et le renouvellement d’air. Une hausse régulière peut signaler que la ventilation ou l’aération ne compense plus suffisamment les émissions liées à l’occupation.
Le CO₂ reste un indicateur et non un résumé complet de la qualité de l’air. Une concentration faible ne garantit pas l’absence de particules ou de composés volatils. C’est pourquoi l’AZAIQSNSOUT associe cette mesure à d’autres capteurs. Cette approche multicapteur aide à différencier un problème d’occupation, un épisode de poussières ou une élévation des émissions chimiques globales.
Particules fines PM2.5 et PM10
La plage de mesure des PM2.5 et PM10 s’étend de 0 à 2 000 µg/m³ avec une résolution de 1 µg/m³. La précision annoncée est de ±10 % de la mesure entre 35 et 1 000 µg/m³. Les particules peuvent provenir de l’air extérieur, de la cuisson, de la combustion, de travaux ou de poussières remises en suspension. Les PM2.5 représentent la fraction la plus fine, tandis que les PM10 couvrent une taille plus large.
Une mesure élevée doit être interprétée dans son contexte. L’ouverture d’une fenêtre pendant un épisode de pollution ou une activité ponctuelle peut créer un pic. Une valeur durablement élevée peut justifier un contrôle de la ventilation et des sources. Le capteur est utile pour suivre cette évolution, mais il doit être placé suffisamment loin d’une source immédiate pour ne pas représenter uniquement un événement très local.
COVT, température et humidité
Les composés organiques volatils totaux sont mesurés de 0 à 65 000 ppb, avec une résolution de 1 ppb et une précision annoncée à ±12 % de la mesure. La valeur COVT regroupe différentes substances sans les identifier séparément. Elle peut évoluer avec les produits d’entretien, les peintures, le mobilier ou certaines activités. Le suivi d’une tendance est souvent plus instructif qu’une valeur isolée.
L’humidité relative est mesurée de 0 à 100 % avec une résolution de 1 % et une précision donnée à ±5 % autour de 55 % HR. Le capteur de température possède une plage de mesure technique de -40 à 125 °C avec une résolution de 0,1 °C. L’appareil complet doit néanmoins fonctionner entre 0 et 50 °C. Il ne faut donc pas déduire de la plage du composant qu’il peut être installé à l’extérieur ou dans un environnement industriel extrême.
Une intégration au bus CAN Airzone
L’AZAIQSNSOUT communique par le bus CAN Airzone. Le raccordement utilise un câble torsadé et blindé avec deux conducteurs de 0,22 mm² et deux de 0,5 mm². L’appareil est alimenté en 12 V continu, avec un courant maximal de 750 mA. La consommation est donnée à 1,36 W en veille et 9 W au maximum.
Cette architecture signifie que le capteur n’est pas un moniteur Wi-Fi indépendant. Les informations peuvent être exploitées dans l’application Airzone Cloud seulement lorsqu’une centrale et une passerelle compatibles sont présentes. La documentation mentionne un fonctionnement avec plusieurs références de centrales Airzone. La référence exacte, la génération et la version logicielle doivent être vérifiées avant l’intégration.
Pas de sortie directe de commande VMC
Le suffixe OUT et la désignation « sans VMC » permettent de différencier ce modèle de l’AZX6AIQSNSB. L’AZAIQSNSOUT surveille et transmet les données, mais n’intègre pas la même électronique de commande 0-10 V ou marche/arrêt. Cette particularité peut convenir lorsque la stratégie de ventilation est déjà gérée par une centrale compatible ou lorsque le besoin porte principalement sur l’affichage et le suivi des mesures.
Il serait incorrect de promettre un pilotage direct de n’importe quelle VMC avec cette référence. Si une action automatique est attendue, le schéma complet doit préciser quel équipement reçoit les mesures et quel organe commande la ventilation. La fiche AS Climatisation maintient cette différence fonctionnelle afin d’éviter une confusion entre surveillance et action électrique directe.
Dimensions et conditions d’installation
Le capteur mesure 92 × 92 × 30 mm et pèse 242 g. Son indice IP20 le destine à l’intérieur, dans une zone protégée de l’eau et de la condensation. Sa température de fonctionnement est comprise entre 0 et 50 °C, et sa température de stockage entre -20 et 70 °C. L’altitude maximale documentée atteint 2 000 m.
La documentation recommande une installation dans une pièce de jour ou une zone de passage, avec un espace dégagé autour de l’appareil. Il faut éviter les fenêtres ouvertes, les radiateurs et les sources de chaleur. Le capteur ne doit pas recevoir directement l’air d’une bouche de soufflage, car la mesure pourrait représenter le flux de l’installation plutôt que l’ambiance réellement respirée par les occupants.
Une position adaptée à l’objectif de surveillance
Le choix de la zone dépend du projet. Dans un séjour, le capteur peut suivre l’occupation principale et les activités quotidiennes. Dans un couloir, il peut donner une indication plus centrale lorsque l’air circule entre plusieurs espaces. Une chambre n’a pas la même dynamique de CO₂ qu’une cuisine ou un bureau. Le nombre de capteurs et leur implantation doivent donc correspondre aux zones réellement surveillées par le système Airzone.
Il faut également maintenir l’accès au boîtier pour les contrôles et éviter de le masquer derrière un meuble. Une surface murale dégagée favorise la circulation d’air autour des capteurs. Cette règle simple améliore la représentativité et réduit le risque que les mesures soient influencées par une poche d’air stagnante.
Caractéristiques essentielles de l’AZAIQSNSOUT
- Référence fabricant AZAIQSNSOUT.
- Capteur AirQ sans sortie directe de contrôle VMC.
- Mesure de la température et de l’humidité relative.
- CO₂ : 400 à 2 000 ppm, résolution 1 ppm.
- PM2.5 et PM10 : 0 à 2 000 µg/m³, résolution 1 µg/m³.
- COVT : 0 à 65 000 ppb, résolution 1 ppb.
- Indicateur de qualité d’air vert, jaune ou rouge.
- Communication par bus CAN Airzone.
- Alimentation 12 Vdc, courant maximal 750 mA.
- Consommation 1,36 W en veille et 9 W maximum.
- Dimensions 92 × 92 × 30 mm ; poids 242 g.
- Protection IP20 et fonctionnement de 0 à 50 °C.
- Compatibilité à vérifier avec la centrale et la génération Airzone.
Un produit de mesure à intégrer dans un ensemble cohérent
Le capteur Airzone AirQ AZAIQSNSOUT répond aux projets qui souhaitent surveiller plusieurs dimensions de la qualité de l’air sans commander directement une VMC depuis le capteur. Il rassemble CO₂, particules, COVT, température et humidité dans une interface compacte, puis transmet les informations à l’écosystème Airzone compatible. L’indicateur à trois couleurs facilite la lecture par les occupants.
Son efficacité dépend de la compatibilité du système, du câblage du bus et de la qualité de l’emplacement. Avant l’achat, il faut confirmer la centrale, l’usage des données et la différence avec la version équipée de sorties VMC. Le prix affiché concerne uniquement l’AZAIQSNSOUT, sans passerelle Cloud, câble additionnel, système de ventilation ni prestation de configuration.
